Beskrivelse

Tekniske parametre

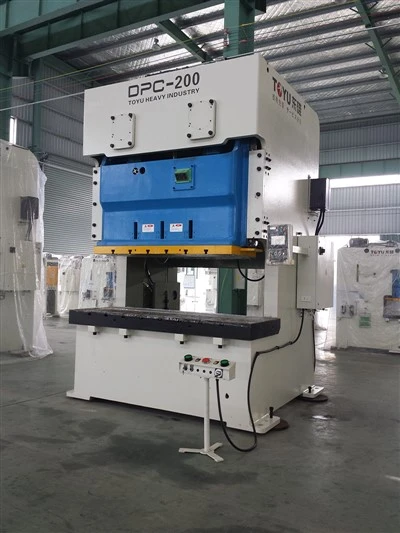

Sheet Metal Stamping Equipment er vigtigt i fremstillingsindustrien til produktion af metalkomponenter med høj præcision. Dette maskiner bruger dør til at forme eller skære metalplader til ønskede former, der serverer forskellige industrier såsom bilindustrien, rumfart og elektronik. Udstyret spænder fra enkle manuelle presser til avancerede automatiserede systemer, hvilket sikrer effektivitet og konsistens i produktionen. Nøglefunktioner inkluderer høj hastighed, nøjagtighed og evnen til at håndtere forskellige metaltykkelser. Investering i stempling af kvalitetsstempling forbedrer produktionsfunktioner, reducerer affald og forbedrer den samlede produktkvalitet, hvilket gør det til et afgørende aktiv for moderne fremstillingsprocesser.

Sheet Metal Stamping Equipment har et strukturelt optimeret design, som i høj grad kan forbedre nøjagtigheden af stemplingsprodukter og effektivt udvide formenes levetid. Den vedtager et integreret svejsebordlegeme, der kan eliminere intern stress fuldstændigt og give en højrigiditet og højpræcisionsstans.

Stamping af produkter 1

Stamping af produkter 2

Stamping af produkter 3

Stamping af produkter 4

Funktion

Bordlegeme med høj stivhed

Høj transmissionsmoment tør koblingsbremse

Sekssidet guide med høj præcision

Overbelastningsbeskyttelsesfunktion

Quick Mold Change System

Dobbelt krumtapakseltransmissionsstruktur

C-formet bordlegeme

Sikkerhedsstyringssystem

Intelligent

Gear

Motor

Tees

Svinghjulskobling

Skyderen

Tilslutning af stang

Anvendelsesomfang

Værktøjer, kontormaskiner, køkkenredskaber, husholdningsapparater, hardware, elektronik, andre ...

Punkt		Dpc -110		Dpc -160
Model		V	H	V	H
Kapacitet	Ton	110		160
Bedømt tonnagepunkt	mm	5	3	6	3
Slag	mm	180	110	200	130
Stabil hastighed	s.p.m	35-65	50-100	30-55	40-85
Døhøjde	mm	400	435	450	485
Slidejustering	mm	100		100
Slideområde	mm	1400×500×70		1600×550×70
Bolster -område	mm	1800×650×130		2000×760×150
Hovedmotor	KW.P	11×4		15×4
Lufttryk	kg/cm²	5-6		5-6
Presser præcision	Ton	CNS (JLS) 1Class
Die pude		To plade ﹠ to cylindre
Kapacitet	Ton	3.6×2		6.3×2
Slag	mm	70		70
Die Pude Work Del Dimension	mm	350×235×2		410×260×2
Presser dimension	mm	2250×1945×3040		2460×2270×3734

Punkt		Dpc -200		Dpc -250
Model		V	H	V	H
Kapacitet	Ton	200		250
Bedømt tonnagepunkt	mm	6	3	7	3.5
Slag	mm	250	150	280	170
Stabil hastighed	s.p.m	25-45	35-70	20-35	30-60
Døhøjde	mm	500	550	550	605
Slidejustering	mm	120		120
Slideområde	mm	1850×650×95		2100×700×95
Bolster -område	mm	2400×840×170		2700×900×170
Hovedmotor	KW.P	18.5×4		22×4
Lufttryk	kg/cm²	5-6		5-6
Presser præcision	Ton	CNS (JLS) 1Class
Die pude		To plade ﹠ to cylindre
Kapacitet	Ton	10×2		14×2
Slag	mm	80		100
Die Pude Work Del Dimension	mm	540×350×2		640×470×2
Presser dimension	mm	2250×1945×3040		2460×2270×3734

Punkt		Dpc -315
Model		V	H
Kapacitet	Ton	315
Bedømt tonnagepunkt	mm	8	4
Slag	mm	282	170
Stabil hastighed	s.p.m	20-35	30-60
Døhøjde	mm	550	605
Slidejustering	mm	120
Slideområde	mm	2100×700×95
Bolster -område	mm	2700×920×190
Hovedmotor	KW.P	30×4
Lufttryk	kg/cm²	5-6
Presser præcision	Ton	CNS (JLS) 1Class
Die pude		To plade ﹠ to cylindre
Kapacitet	Ton	14×2
Slag	mm	100
Die Pude Work Del Dimension	mm	640×470×2
Presser dimension	mm	3275×2975×4485

Standard tilbehør
Standard tilbehør	●
Hydraulisk overbelastningsbeskytter	●
Manuelt smøresystem	●
Frekvensomformer	●
Slidejusteringsenhed	●
Diehøjdeindikator	●
Balancenhed	●
Rotary cam switch	●
Krumtapningsindikator	●
Elektrisk slagtilfælde	●
Luftkilde Recepatacle	●
Mod overkørt sikkerhedsenhed	●
Boks med vedligeholdelsesværktøj	●
Betjeningsvejledning	●

Valgfrit tilbehør
Standard tilbehør	○
Elektrisk automatisk smøresystem	○
Pneumatisk die cusionsenhed	○
PRESRT -tæller	○
PRESRT -tæller	○
Fodafbryder	○
Quick Die Change Device (Die Lifter, Clamp and Die Arm Shift Mode)	○
Slide knock-out-enhed	○
Misfeed -detektering samtykke	○
Strømforsyning	○
Anti-Vibration Press Mount	○
Foto-elektronisk sikkerhedsenhed	○
Feeder	○
Rack	○
Niveauer	○
Machanism hånd	○
Die Room Light	○

Fabriksdisplay
