Beskrivelse

Tekniske parametre

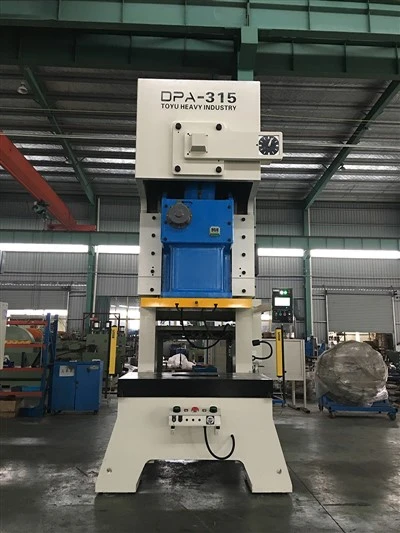

1. Højhastigheds-pressemaskinen med høj hastighed er designet med en høj stivhedsramme, som er svejset med stålplader af høj kvalitet og behandlet med stresslindringsteknologi for at forbedre stabiliteten og pålideligheden af hele maskinens nøjagtighed.

2. Transmissionscentret er på linje med det overordnede centrum af maskinen for at sikre nøjagtigheden og stabiliteten af punchpressen.

3.. Højhastigheds -pressemaskinen har en formjusteringsnøjagtighed på op til 0. 01mm, som er sikker, praktisk og pålidelig.

4. avancerede designkoncepter, lavt støj, lavt forbrug og energibesparelse.

5. Højhastigheds -pressemaskinen er fuldt intelligent PLC -kontrol, justering af elektrisk tilstand og overbelastning af hydraulisk beskyttelse; Justering af variabel frekvens og automatisk olieafskæringsalarmenhed; Elektronisk digitalt displaymodul med høj hukommelsesfunktion, valgfri hydraulisk låsning og løftning af automatisk enhed.

Punkt		Dpa -25		Dpa -35
Model		V	H	V	H
Kapacitet	Ton	25		35
Bedømt tonnagepunkt	Mm	3.2	1.6	3.2	1.6
Hastighedsændring	s.p.m	60-140	130-200	40-120	110-180
Stabil hastighed	s.p.m	110		85
Slag	Mm	60	30	70	40
Døhøjde	Mm	200	215	220	235
Slidejustering	Mm	50		55
Slideområde	Mm	300×220×50		360×250×50
Bolster -område	Mm	680×300×70		800×400×70
Skafthul	Mm	Φ38		Φ38
Hovedmotor	KW.P	2.2×4		3.7×4
Slidejusteringsenhed		Manuel betjening		Manuel betjening
Lufttryk	kg/cm²	5-6		5-6
Presser præcision		CNS (JLS) 1Class		CNS (JLS) 1Class
Presser dimension	Mm	930×1390×2125		1000×1450×2300
Die pude kapacitet	Ton	-		2.3
Slag	Mm	-		50
Die Pude Effektivt område	mm²	-		300×230

Dpa -45		Dpa -60		Dpa -80		Dpa -110
V	H	V	H	V	H	V	H
45		60		80		110
3.2	1.6	4	2	4	2	6	3
40-100	100-150	35-90	80-120	35-80	80-120	30-60	60-90
75		65		65		50
80	50	120	60	150	70	180	80
250	265	310	340	340	380	360	410
60		75		80		80
400×300×60		500×360×70		560×420×70		650×470×80
850×440×80		900×500×80		1000×550×90		1150×600×110
Φ38		Φ50		Φ50		Φ50
5.5×4		5.5×4		7.5×4		11×4
Manuel betjening				Elektrisk kørsel
5-6		5-6		5-6		5-6
CNS (JLS) 1Class
1040×1650×2390		1090×1670×2750		1328×1820×2980		1458×1970×3133
2.3		3.6		3.6		6.3
50		70		70		80
300×230		350×300		450×310		500×350

Dpa -160		Dpa -200		Dpa -260		Dpa -315
V	H	V	H	V	H	V	H
160		200		260		315
6	3	6	3	7	3.5	8	3.5
20-50	40-70	20-50	50-70	20-40	40-50	20-35	35-50
35		35		30		30
200	90	200	100	250	150	250	150
460	510	460	510	500	550	500	550
100		110		120		120
700×550×90		850×630×90		950×700×100		1200×700×100
1250×800×140		1400×820×160		1500×840×180		1600×840×180
Φ65		Φ65		Φ65		Φ70
15×4		18.5×4		22×4		30×4
Elektrisk kørsel
5-6		5-6		5-6		5-6
CNS (JLS) 1Class		CNS (JLS) 1Class		CNS (JLS) 1Class		CNS (JLS) 1Class
1560×2390×3610		1790×2690×4058		1945×2865×4433		2145×2965×4500
10		14		14		16
80		100		100		100
650×420		710×480		810×480		810×480

Tilbehør	Norm
Hydraulisk overbelastningsbeskytter	●
Manuelt smøresystem	●
Frekvensomformer	●
Slidejusteringsenhed (DPA60 og under DPA60)	●
Slidejusteringsenhed (DPA 80 eller mere)	●
Diehøjdeindikator (DPA60 og under DPA60)	●
Diehøjdeindikator (DPA 80 eller mere)	●
Balancenhed	●
Rotary cam switch	●
Krumtapningsindikator	●
Elektrisk slagtilfælde	●
Luftkilde Recepatacle	●
Mod overkørt sikkerhedsenhed	●
Boks med vedligeholdelsesværktøj	●
Betjeningsvejledning	●

Tilbehør	Valgfri
Elektrisk automatisk smøresystem	○
Pneumatisk die cusionsenhed	○
PRESRT -tæller	○
PRESRT -tæller	○
Fodafbryder	○
Quick Die Change Device (Die Lifter, Clamp and Die Arm Shift Mode)	○
	○
Slide knock-out-enhed	○
Misfeed -detektering samtykke	○
Strømforsyning	○
Anti-Vibration Press Mount	○
Foto-elektronisk sikkerhedsenhed	○
Foder	○
Reol	○
Niveauer	○
Machanism hånd	○
Die Værelse Lys	○

Fordelene ved laserskæring

1. høj hastighed, effektiv og højtydende;

2. høj præcision, lave omkostninger og enkel drift;

3. bredt forarbejdede materialer, avanceret behandlingsteknologi og stærk fleksibilitet;

4. energibesparelse, miljøvenlig og let at vedligeholde;

5. Højteknologi, høj pålidelighed, integreret design af elektriske skabe;

6. høj omkostningseffektivitet og standardiseret eftersalgsservice;

7. High End -atmosfære, smuk og praktisk, sikkerhedsbeskyttelsesdesign;

8. Vedtagelse af importerede servomotorer og guide -senge transmissionsmekanismer med lille termisk deformation og høj transmissionsnøjagtighed;

9. bredt applikationsområde og lave driftsomkostninger;

10. ren, sikker og forureningsfri;

11. Hurtig skærehastighed, smalt skæreforskel, glat skæreflade og lavt materialeforbrug;

12. High end importeret software, let at betjene, sikre og stabile i ydelsen;

13. Det optiske sti -system og kontrolsystem er pålideligt og stabilt;

14. Rimelig arkitektur, førende teknologi, overlegen ydeevne, højhastighedsberegning og perfekt funktionalitet;

15. Rimelig struktur, let drift, stabil laserdrift og lave vedligeholdelsesomkostninger.

Fabriksdisplay
